Disoleatori per autofficine, autolavaggi, depositi carburanti

Conformi alla norma UNI EN 858

DISOLEATORI mod. VC/CF 3-4-5-6-7-9

Disoleatori mod. VC/CF 3-4-5-6-7-9, impiegati per separare oli minerali ed idrocarburi leggeri dagli scarichi di autofficine,autolavaggi, deposito carburanti, autorimesse, e in tutti gli altri luoghi nei quali si verifica lo scarico di acqua mista ad oli minerali ed idrocarburi..

Sono costituiti da una vasca monoblocco prefabbricata in calcestruzzo armato vibrato a pianta circolare, quadrata o rettangolare, da installare entro terra, in prossimità del luogo dove avviene lo scarico, ed ispezionabile dall’alto attraverso i fori situati nella piastra di copertura della vasca stessa.

Il funzionamento avviene nel modo seguente: L’acqua di scarico contenente oli minerali, idrocarburi, grassi e morchie, sabbie e terricci, affluisce nel primo settore della vasca dove avvengono la sedimentazione dei fanghi pesanti (sabbie e terricci) e la flottazione in superficie degli oli minerali liberi, idrocarburi e morchie grasse.Gli oli minerali ed idrocarburi risalenti in superficie vasca verranno con azione immediata catturati e trattenuti da speciali filtri oleossorbenti (filtri-cuscini Adsorbioil, a ricambio periodico, idrorepellenti, in grado di catturare e trattenere ognuno fino a 5 kg di oli minerali ed idrocarburi).
Nel secondo settore, collegato idraulicamente al primo, avverrà la separazione degli oli minerali e idrocarburi residui a mezzo di filtro a coalescenza in poliestere a canali aperti inserito in scatolato di acciaio inox.

Il filtro a coalescenza è attrezzato di apparato per la pulizia periodica dello stesso con aria compressa.
I disoleatori possono essere inoltre attrezzati di sistema di allarme (comprendente la sonda di rilevamento e l’unità di controllo) per il rilevamento livello oli ed idrocarburi

autolavaggio

Schema disoleatore VC/CF 3-4-5-6-7-9:

Pianta:
DISOLEATORI-VC-3-CF pianta
  1. VANO DI SEPARAZIONE GRAVIMETRICA
  2. VANO DI FILTRAZIONE A COALESCENZA
Sezione:
DISOLEATORI-VC-3-CF sezione

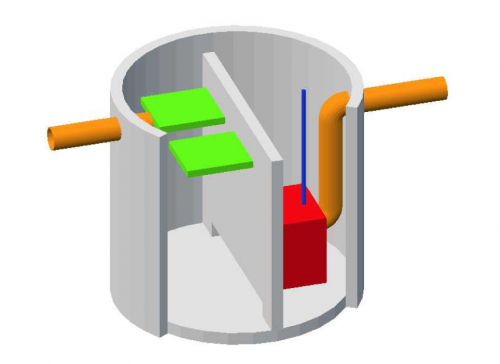

DISOLEATORI-VC-3-CF schema 3D
UNI-EN-858

DISOLEATORI mod. VC/CF 3-4-5-6-7-9

Codice articoloModellodimensioni vasche cmPotenzialità di trattamento
lt/ secondo NG
Capacità utile vasca litriPeso
Kg
Schema Tecnico
0933VC/ 3 CFØ 155 h 1752,50 – 3,0022003370
0934VC/ 4 CFØ 155 h 2253,50 – 4,0031003880
0935VC / 5 CFØ 207 h 1754,50 – 5,0039005200
0936VC / 6 CFØ 207 h 2256,00 – 7,0056006280
0937VC / 7 CF176X176 h 1884,00 – 4,5034804550
0939VC / 9 CF220x300 h 21015,00 – 20,00816010050
  • Le dimensioni e pesi sono indicativi e comprendono la vasca completa di coperchio
  • Le dimensioni delle vasche a pianta circolare sono riferite per Ø interno, mentre le altezze sono di ingombro esterno
  • Le dimensioni delle vasche a pianta quadrata e rettangolare sono di ingombro esterno

I DISOLEATORI SERIE VC / CF RENDONO REFLUI TRATTATI CON UN CONTENUTO DI OLI MINERALI / IDROCARBURI NON SUPERIORI A 5 MG / LITRO (limite della Tabella 3 – scarico in acque superficiali – dell’Allegato 5 – D. Leg.vo 152 del 03.04.2006).
